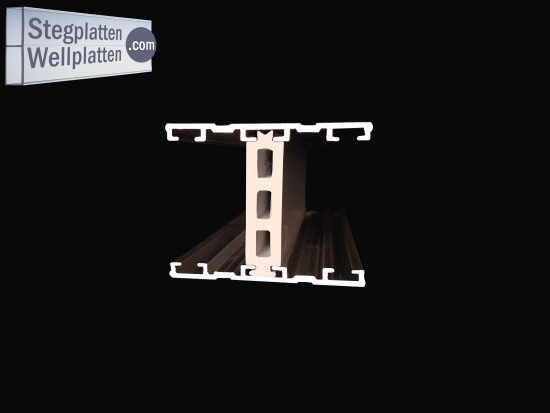

Thermo-Mittelprofil / Komplettprofil
Mit Hilfe der Thermoprofile werden die Stegplatten thermisch getrennt verlegt. Durch die Kunststoff-Distanzprofile wird die Entstehung von Kältebrücken verhindert.
Dadurch eignet sich das Thermoprofil besonders für beheizte Räume, wie z. B. Wintergärten.
Das Komplettprofil ist für die Verlegung auf Holzunterkonstruktion sowie Metallunterkonstruktion geeignet.
Komplettprofil – bestehend aus:
| ● |
Ober- und Unterteil (identisch) |
|
|
| ● |
4 EPDM-Dichtungsprofile (Dichtungslippen) (bereits eingezogen) |
| ● |
1 Thermoprofil (Distanzprofil) in folgenden Größen: |
| |
○ für Stegplatten: |
8 / 10 mm |
|
| |
○ für Stegplatten: |
25 mm |
|
| |
○ für Stegplatten: |
32 mm |
|
| ● |
Profilbreite: |
ca. 60 mm |
|
|
|
|
| ● |
Profillänge: |
2000 – 7000 mm |
|
|
Hierzu empfehlen wir folgende Schrauben:
bei ISO-Profilen 8/10 mm:
* BS = VA -
Bohrschraube
bei ISO-Profilen 25 oder 32 mm:
Befestigung der Profil-
Unterseiten |
bei einer: |
VA-Schraube: |
| ► Holz-Unterkonstruktion: |
Ø 4,5 x 35 mm |
| ► Metall-Unterkonstruktion: |
Ø 4,8 x 25 mm |
